起吊質量在16t以下的汽車起重機一般都不安裝力矩限制器，只安裝起質量顯示器和起升高度限位器。其中，起升高度限位器的作用是在吊鉤起升碰到限位器重錘時，使高度限位器的行程開關接通起重機駕駛室內的聲光報警裝置并發出報警信號，提示起重機操作人員立即停止起升操作，起到安全保護作用。

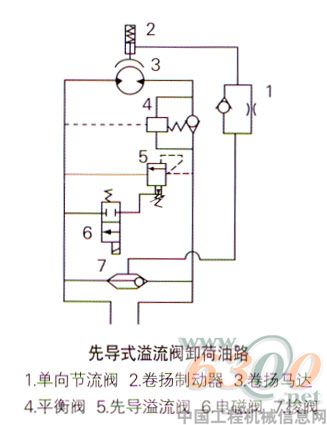

這種高度限位控制方式存在的主要問題是：高度限位器與起升液壓油路之間不存在直接的控制關系，而是由起重機操作人員根據報警信號來停止起重機的起升操作。但作業現場環境差，噪聲大，再加上手動控制，易出現吊鉤起升到限位高度后繼續起升的現象，極易造成事故。為了避免發生事故，我們?cè)?臺起重機的卷?yè)P(yáng)起升油路加裝1條先導式溢流閥卸荷油路，可實現自動控制。卸荷油路液壓原理如附圖所示。
油路具體工作過程如下：先導式溢流閥的遙控口與二位二通電磁閥連接，該電磁閥受高度限位器控制，當高度限位器行程開關接通時，二位二通電磁閥得電，使先導式溢流閥和卷?yè)P(yáng)機起升油路先后卸荷，卷?yè)P(yáng)馬達停止工作，卷?yè)P(yáng)機起升動作停止，起到高度限位自動保護作用。
改進后的起升高度限位裝置，靈敏可靠，使用效果很好。
