如何兼顧兩種變幅機構各自的優勢,既能滿足在復雜工況下設備穩定和移動便捷性,又能保持強悍的硬巖鉆進能力,上海金泰最新推出的SD36多功能鉆機可謂是一員“靈活的悍將”。
2017.1滬寧高速高架跨線橋工程施工案例
變幅機構是旋挖鉆機關鍵的承載部件,旋挖鉆機施工工況的多樣性決定了變幅機構承載的復雜性。目前主流品牌旋挖鉆機的變幅機構主要采用“平行四邊形”(也被稱作‘四連桿’機構)和“大三角型”兩種類型,這兩種結構分別適用于相應的工況,各具優勢。一般認為,采用“平行四邊形”變幅機構的旋挖鉆機在拆裝和運輸方面更便捷,整機的靈活性優于“大三角”結構;相應的,由于承載結構的差異,“四連桿”機構旋挖在入硬巖時,整機的穩定性較“大三角”結構略遜一籌。

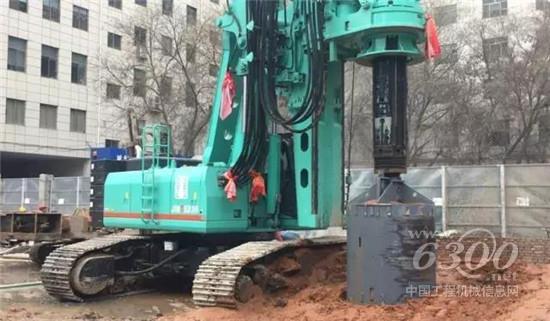

蘭州中央商務區施工案例

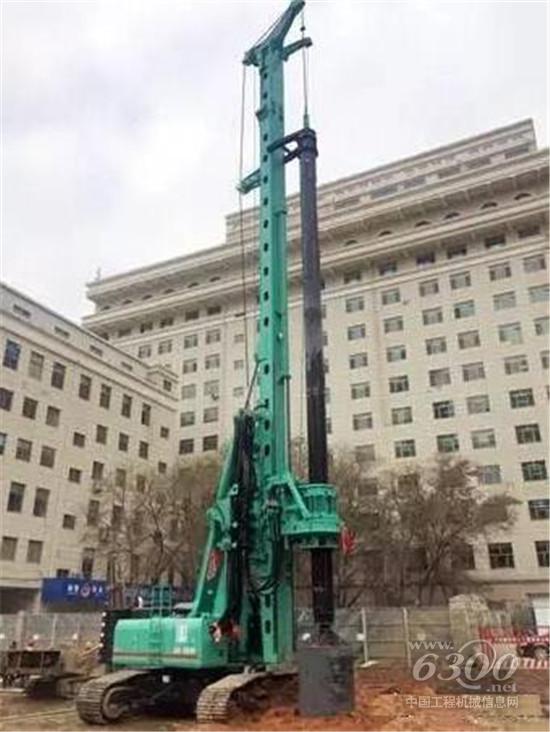

蘭州中央商務區施工案例
如何兼顧兩種結構各自的優勢,既能滿足在復雜工況下設備穩定和移動便捷性,又能保持強悍的硬巖鉆進能力,上海金泰最新推出的SD36多功能鉆機可謂是一員“靈活的悍將”。
SD36多功能鉆機具有如下技術特點:
?新一代旋挖專用底盤:發動機功率為299kw(歐Ⅲ標準);下底盤加寬、重量加大、重心更低,保證入巖鉆進時機身的穩定性;
?高效動力頭:轉速多檔控制,鉆進效率更高;動力頭滑架采用長導向單邊三組耐磨結構,保證鉆孔垂直度;同時,具有雙重緩沖系統,有效降低動力頭所受的沖擊;
?主卷揚:采用快速合流技術,最大速度達到70m/min;同時具有高低速配置,有效提升鉆機效率;
?節能降耗:液壓系統采用多泵串、并聯方式,以及大通徑、大流量的主閥配置,合理進行動力分配,最大限度的提高主閥輸出功率,降低無用損耗;
?回轉制動能力強大,可達50000Nm,更適用于復雜地層、大口徑樁基施工;
?疊加式標準化配重:采用疊加式配重,整機結構更加緊湊;還可根據實際工況靈活增減配重配置;
?對四連桿結構及油缸液壓系統的設計進行了全面升級,油缸起塔能力大幅度提升。
